本文介绍预制直埋保温管的典型结构设计及选用依据

预制直埋保温管是一种将工作钢管、保温层和外护管在工厂预制为一体的直埋敷设管道，主要用于集中供热、供冷及工业介质输送。与现场保温相比，预制产品具有质量稳定、保温性能好、施工速度快等优势。本文介绍预制直埋保温管的典型结构设计及选用依据。

典型结构形式

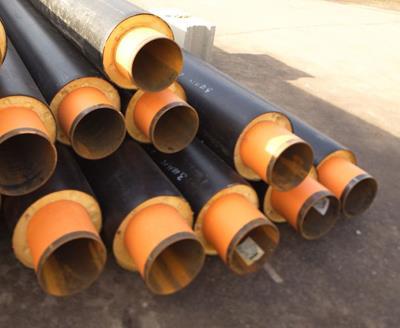

预制直埋保温管的主流结构为“三位一体”：内层为工作钢管（无缝钢管或螺旋焊管），中间层为硬质聚氨酯泡沫塑料保温层，外层为高密度聚乙烯（HDPE）外护管。钢管规格按GB/T 8163或GB/T 9711选用，外径从DN20到DN1400不等。聚氨酯保温层密度通常为60-80kg/m³，导热系数≤0.033 W/(m·K)（50℃时），闭孔率≥88%。HDPE外护管壁厚根据管径和埋深确定，环刚度≥4kN/m²，颜色一般为黑色或黄色，并添加碳黑以抗紫外线。另一种结构为钢套钢预制直埋保温管，外护管为钢管（螺旋焊管），内保温层采用聚氨酯或复合保温材料（如岩棉、气凝胶），适用于高温蒸汽管道（可达350℃）。本文主要讨论聚氨酯类预制直埋保温管，因其在热水管网中应用最广。

设计参数

设计人员选用预制直埋保温管时需明确以下参数：介质设计温度（常见热水管网为130℃/70℃，二次网为95℃/70℃），设计压力（PN10-PN25），管道公称直径，埋设深度（影响外荷载），土壤特性（腐蚀性、含水量），以及预期的热位移补偿方式（自然补偿或补偿器）。保温层厚度通过热力计算确定，既要保证管道表面温度不超过土壤热影响要求（通常≤40℃），又要控制热损失在规范允许范围内。GB/T 29047-2021规定了不同管径、不同介质温度下的最小保温厚度。

外护管设计

HDPE外护管的作用是防水、抗压和抵抗施工损伤。其壁厚计算公式依据环刚度要求，常用数值：DN200以下壁厚≥3mm，DN200-DN400壁厚≥4mm，DN400以上壁厚≥5mm。外护管除机械强度外，还需具备良好的耐环境应力开裂性能（ESCR），通过ASTM D1693测试，F50≥500小时。外护管内壁应进行表面处理（如电晕或磨砂），保证与聚氨酯泡沫的粘结强度≥0.15MPa。对于穿越河流或腐蚀性土壤区域，可增加外护管壁厚或采用防腐涂层（如环氧粉末）。

保温层设计

聚氨酯泡沫的性能与原料、发泡工艺密切相关。设计文件中应规定泡沫的密度、压缩强度、吸水率及导热系数。高温型预制直埋保温管（介质温度120-140℃）需选用耐温聚氨酯配方，其高温下的尺寸稳定性（≤1%）和抗老化性能需通过型式试验验证。另外，保温层内可预埋报警线（通常为两根铜导线），用于监测管道运行中是否进水受潮。报警线沿管长方向敷设，每根管两端引出，接头处通过专用连接件串联，最终接入监控室。

附件设计

预制直埋保温管系统还包括弯头、三通、变径管、固定节、补偿器等管件。这些管件的保温层和外护管需在工厂预制，确保与直管段匹配。固定节（又称固定墩）用于固定管道，防止热位移，其结构包括内固定环、钢筋骨架和加强保温。补偿器（波纹管或套筒式）处需预留安装空间，并在外部加设保护套管。

选用注意事项

在选型时，应注意：1）工作钢管材质必须与输送介质相容，热水管道通常用20#钢。2）对于输送有腐蚀性的介质（如工业废水），钢管内壁应做防腐处理。3）当管道运行温度超过聚氨酯耐受范围时，不得强行使用普通型，应采用钢套钢结构或复合保温。4）现场接头用材料（发泡料、热收缩带等）应由同一供应商提供，确保兼容性。5）预制直埋保温管应提供型式检验报告，包括保温层导热系数、外护管拉伸强度、整体抗冲击性能等数据。

标准体系

国内执行的主要标准：GB/T 29047-2021（热水用），CJ/T 114-2000（城镇供热用），以及CJJ 34-2022《城镇供热管网设计规范》。欧洲常用EN 253、EN 448（管件）等。采购时应明确执行标准，并核对产品标识上的规格、压力等级和生产日期。
